QGX系列不锈钢缸体微型气缸

该系列气缸缸径Φ16～Φ40，有无缓冲气缸和有缓冲气缸两种，两种气缸的外形尺寸、安装方式完全相同。

图形符号：

结构特点：
1.气缸缸体采用日本京都精管株式会社高精度不锈钢管。
2.活塞杆表面选用预先滚压硬化处理，经镀硬铬、精磨处理，有良好的防锈、耐磨等特性。
3.密封件选用德国派克汉尼汾产品，可在无给油润滑情况下工作，起动压力低，寿命长。
4.可内置磁环，磁性开关配置D-C73。

型号选择：
QGX 2 Nn 25 × 100 A LB Y DX R
QGX-不锈钢微型气缸
2-派生气缸代号：2=双活塞杆。无省略
Nn -内置磁环：N=内置磁环；n=磁性开关数量。无省略
25-气缸内径
100-气缸行程
A -缓冲：A=无缓冲；B=可调缓冲 （其中φ16为两端橡胶缓冲）
LB -安装方式：SD=基本型；LB=轴向底座；FA=前法兰；FB=后法兰；
CA=单耳座；TA=前端轴销座；TB=后端轴销座
Y -连接件：Y=双肘节；I=单肘节；LBN=U型脚架
DX -导向装置：DX=有导向装置。无省略
R -耐热型：R=采用氟橡胶密封件，高耐温200度 省略=一般橡胶密封件

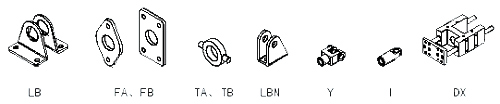

连接方式：

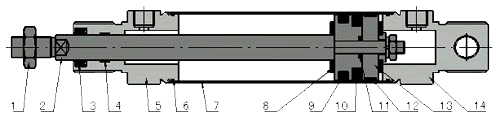

结构简图：
