QGC系列薄型缸消化吸收国外技术，轴向尺寸小，结构紧凑，轻巧，美观，直接安装，无需安装附件，缸体选用韩国DAG公司产品,密封件选用德国派克汉尼汾产品，可在无给油润滑情况下工作,可内置磁环，磁性开关配置D-A73，开关特性参阅D系列舌簧型磁性开关。
图形符号：
型号选择：
技术参数：
| 缸径 | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 |
| 接管口径 | M5 | G1/8 | G1/4 | G3/8 | ||||||
| 工作介质 | 经过滤的压缩空气 | |||||||||
| 耐压试验压力 | 1.5MPa | |||||||||
| 高工作压力 | 1.0MPa | |||||||||
| 低工作压力 | 0.1MPa双作用，0.3MPa单作用 | |||||||||
| 环境和流体温度 | -5~60℃ | |||||||||
| 缸径 | 动作形式 | 双作用，单作用；弹簧压回/弹簧压出 |
| 接管口径 | 安装形式 | 通孔（标准），两端内螺纹（任选） |
| 工作介质 | 杆端螺纹 | 内螺纹（标准），外螺纹（任选） |
| 耐压试验压力 | 缓冲 | 无 |
| 高工作压力 | 行程误差 | 0~+1mm |
| 低工作压力 | 润滑 | 不需要 |
| 环境和流体温度 | 使用速度 | 50~500mm/s |

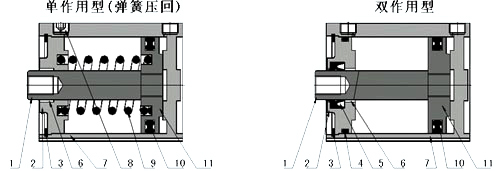

结构简图：
序号
| 名称
| 序号
| 名称
| 序号
| 名称
| 序号
| 名称
|
1
| 活塞杆
| 4
| O型圈
| 7
| 缸体
| 10
| 孔用米型圈
|
2
| 前盖
| 5
| 轴用圈
| 8
| 消声片
| 11
| 活塞
|
3
| 孔用挡圈
| 6
| 含油轴承
| 9
| 复位弹簧
|
单作用（弹簧压出型）ф12-ф50：

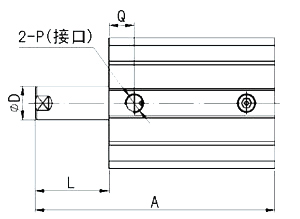

单作用（弹簧压出）型外形尺寸（其它尺寸参照双作用型外形尺寸）：
缸径
| A(S=5)
| A(S=10)
| A(S=20)
| L(S=5)
| L(S=10)
| L(S=20)
|
12
| 30.5
| 40.5
| -
| 8.5
| 13.5
| -
|
16
| 32
| 42
| -
| 8.5
| 13.5
| -
|
20
| 34
| 44
| -
| 9.5
| 14.5
| -
|
25
| 37.5
| 47.5
| -
| 10
| 15
| -
|
32
| 40
| 50
| -
| 12
| 17
| -
|
40
| 46.5
| 56.5
| -
| 12
| 17
| |
50
| -
| 58.5
| 78.5
| -
| 18
| 28
|

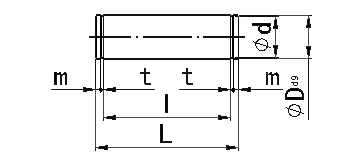

活塞杆连接件外形尺寸图（I型连接件、Y型连接件、连接件用销子）：
适用缸径
| d
| l
| m
| t
| D
| L
|
12
| 4.8
| 10.2
| 1.5
| 0.7
| 5-0.060-0.030 | 14.6
|
16
| 4.8
| 12.2
| 1.5
| 0.7
| 5-0.060-0.030 | 16.6
|
20
| 7.6
| 16.2
| 1.5
| 0.9
| 8-0.076-0.040 | 21
|
25
| 9.6
| 20.2
| 1.55
| 1.15
| 10-0.076-0.040 | 25.6
|
32，40
| 9.6
| 36.3
| 1.55
| 1.15
| 10-0.093-0.050 | 41.6
|
50，63
| 13.4
| 44.2
| 2.05
| 1.15
| 14-0.093-0.050 | 50.6
|
80
| 17
| 56.2
| 2.55
| 1.35
| 18-0.093-0.050 | 64
|
100
| 21
| 64.2
| 2.55
| 1.35
| 22-0.117-0.065 | 72
|
